XT60 Stecker Wiki: Alle Typen leicht erklärt mit Datenblatt

von Johannes | Letzte Aktualisierung

Wenn du dich mit dem RC-Modellbauhobby näher beschäftigen möchtest und hierbei insbesondere die RC-Flugzeuge oder Drohnen in die enge Wahl ziehst, dann solltest du dich auch über die verschiedenen Steckverbindungen ein Bild machen. Besonders wichtig sind dabei die sogenannten Hochstromstecker, die eine sichere Verbindung zwischen Akku und Motor bilden. In diesem Ratgeber geht es in erster Linie um den sogenannten XT60 Anschluss. Wir möchten hier auf die verschiedenen Hochstromstecker der XT60 Stecker-Familie eingehen und diese mit den dazugehörigen Daten erläutern.

Was Du in diesem Artikel erfährst?

  • Was ein XT60 Stecker überhaupt ist
  • Wo XT60 Stecker eingesetzt werden
  • Welche verschiedenen XT60 Stecker es gibt
  • Welche Strombelastung XT60 Stecker standhalten müssen
  • Wie man XT60 Stecker löten kann

Was ist ein XT60 Stecker?

Ein XT60 Stecker* wird in erster Linie im RC-Modellbau eingesetzt. Vorwiegend bei Flugmodellen ist diese Steckverbindung zu finden, da diese für eine hohe Strombelastbarkeit ausgelegt sind. Aufgebaut sind diese Stecker in zwei Teilen, einem männlichen und einem weiblichen Teil. Während unter anderem der weibliche Teil als Ministeckdose an einem LiPo verlötet wird, dient der andere Teil als Stecker für die Verbindung zum Fahrtregler etc.

Dieser XT60 Steckanschluss ist aus robusten Kunststoff gefertigt und sorgt dank seiner Bauweise für eine sichere Steckverbindung. Im Inneren befinden sich in aller Regel vergoldete Kontakte, damit der Stromfluss in jeder Situation gewährleistet ist. Das Gehäuse ist genormt, sodass eine Verpolung zwischen Plus und Minus ausgeschlossen ist. Dies ist insbesondere bei Verwendung von LiPos besonders wichtig. Der mittlere Teil dieser XT60 Stecker ist mit einer griffigen Oberfläche versehen, auf der meist auch das Herstellerlabel bzw. die Bezeichnung XT60 aufgedruckt ist. Damit kannst du die Stecker auf einfache Weise miteinander verbinden.

Auf der Rückseite befinden sich für die Polung die entsprechenden Lötanschlüssse. Der Kontaktdurchmesser ist für 3,5 mm ausgelegt. Anzumerken ist, dass XT60 Stecker bestenfalls verlötet werden, damit immer eine absolut sichere Stromverbindung erreicht wird. Deswegen sind die Lötstellen als Halbschale ausgeführt. Wie zuvor erwähnt, enthält die XT60 Belegung lediglich die beiden Pole Plus und Minus.


Einsatzgebiet von XT60 Steckern

Im Modellbau gibt es eine Reihe von Steckverbindungen. Früher hatte hier jeder Hersteller sein eigenes Format. So haben die Markenhersteller Graupner und Robbe spezielle JST-Steckverbindungen* angeboten. Ebenso gibt es noch die besonderen Futaba-Stecker*. Sehr beliebt sind auch die AMP-Stecker* aus transparentem oder weißem Kunststoff. Wegen der Weiterentwicklung im RC-Flugmodellbau und dem Einsatz der leichten LiPos wurden jedoch Hochstromstecker benötigt, die mindestens 60 Ampere standhalten können. Deswegen wurden die XT60 Stecker entwickelt.

Man findet sie heute überall im RC-Modellbau. Vielfach wird diese Steckverbindung bei Drohnen benötigt. Sie verbinden den LiPo mit dem Antrieb. Mittlerweile werden diese Steckverbindungen aber auch für Solaranlagen eingesetzt. Selbst die beliebten E-Scooter verwenden für die Stromverbindung zum Lithium-Ionen-Akku diese Stecker.

XT60 Stecker und Buchse

Übersicht mit allen XT60 Typen

Ich möchte dir nachfolgend die wichtigsten XT60 Stecker kurz vorstellen.

XT60 Stecker / Buchse

Herkömmliche XT Stecker und Buchsen gibt es meist im Set preisgünstig zu kaufen. Wie bereits angeführt, eignen sich diese Steckverbindungen hervorragend für Modelle mit Hochstromleistung. Diese Stecker sind 16 mm lang und verfügen über eine Einstecktiefe von 8 mm. Sie werden zum Teil auch mit Schutzkappe angeboten, um Verschmutzungen zu vermeiden. Auf englischen Online-Seiten werden diese unter der Bezeichnung XT60 Connector angeboten. Eine Leistung von 12 Volt können diese Steckverbindungen problemlos verkraften.

Empfehlung: XT60 Stecker von Makerfire*

Makerfire 10 stücke XT60 Batterie Anschlüsse für RC Batterie Spielzeug Fahrzeug 5 stücke Stecker und 5 stücke Buchse

XT60 Einbaubuchse / Einbaustecker

Interessant ist, dass es auch XT Einbaubuchsen und Einbaustecker gibt. Diese werden insbesondere beim Bau von Drohnen verwendet, da es hier auf Einsparung der Platzverhältnisse ankommt. Das Gehäuse ist mit Innensechskantschrauben versehen und lassen sich somit direkt im Gehäuse montieren. Auch diese Kontakte unterstützen einen Hochstrom bis 60 Ampere. Eingesetzt werden können dies XT60 Steckverbindungen bei Temperaturen von minus 20 bis plus 120 Grad Celsius. Die Löthitze sollte nicht mehr als 480 Grad betragen.

Empfehlung: XT60 Einbaustecker von Mr. Stecker Modellbau*

Original XT60 XT60E XT60E-M Einbaustecker mit Innensechskantschrauben für Feste Montage Mountable Copter Drohne Goldstecker Stecker Male Verpolsicher Hochstromstecker Lipo Akku Mr. Stecker Modellbau®

XT60 Stecker mit Kabel

Wer sich das Löten direkt am Stecker ersparen möchte, findet auch XT60 Stecker mit bereits angelöteten Anschlusskabeln. Verwendet werden zweifarbige Kabel mit 12 AWG Silikon Draht in der Länge von 100 mm, wobei diese bereits am Stecker verlötet sind. Ein Schrumpfschlauch schützt zuverlässig die Lötstelle. Die beiden Kabel sind in rot und schwarz gehalten. Sie können bei Temperaturen zwischen minus 20 Grad Celsius und plus 200 Grad Celsius verwendet werden. Der Drahtdurchmesser von 12 AWG ist genau auf die Verwendung von Hochstromanwendungen ausgelegt.

Empfehlung: XT60 Stecker mit Kabel von Gtiwung*

GTIWUNG 2 Paar XT60 Stecker mit Kabel 100mm 12AWG Silikon Draht, 2 Paar XT-60 Männlich Weiblich Rundstecker Stecker mit Wärmeschrumpf für RC Lipo Akku

XT60 Antiblitz

Beim XT60 Antiblitz handelt es sich um einen praktischen Adapter, der eine Dauerbelastung bis 90 Ampere standhält. Versehen ist der Stecker mit 100 mm langem 12 AWG Kupferkabel sowie einer Steckbuchse. Dieser Adapter ist geeignet für XT60- und XT90-Akkus. Dieses Modell bildet einen wirksamen Blitzschutz und sollte bei höherwertigen RC-Modellen keinesfalls fehlen. Die Bauweise ist auf jeden Fall verpolungssicher aufgebaut und bietet dank vergoldeter Kontakte eine hohe Leitfähigkeit.

Empfehlung: XT60 Antiblitz Adapter von Mr. Stecker Modellbau*

VUNIVERSUM 1x Premium Antiblitz Adapter XT90 Female Buchse auf XT60 Stecker Männlich Male 10cm 12AWG Kabel Adapterkabel Hochstrom für Lipo Akku von Mr.Stecker Modellbau®

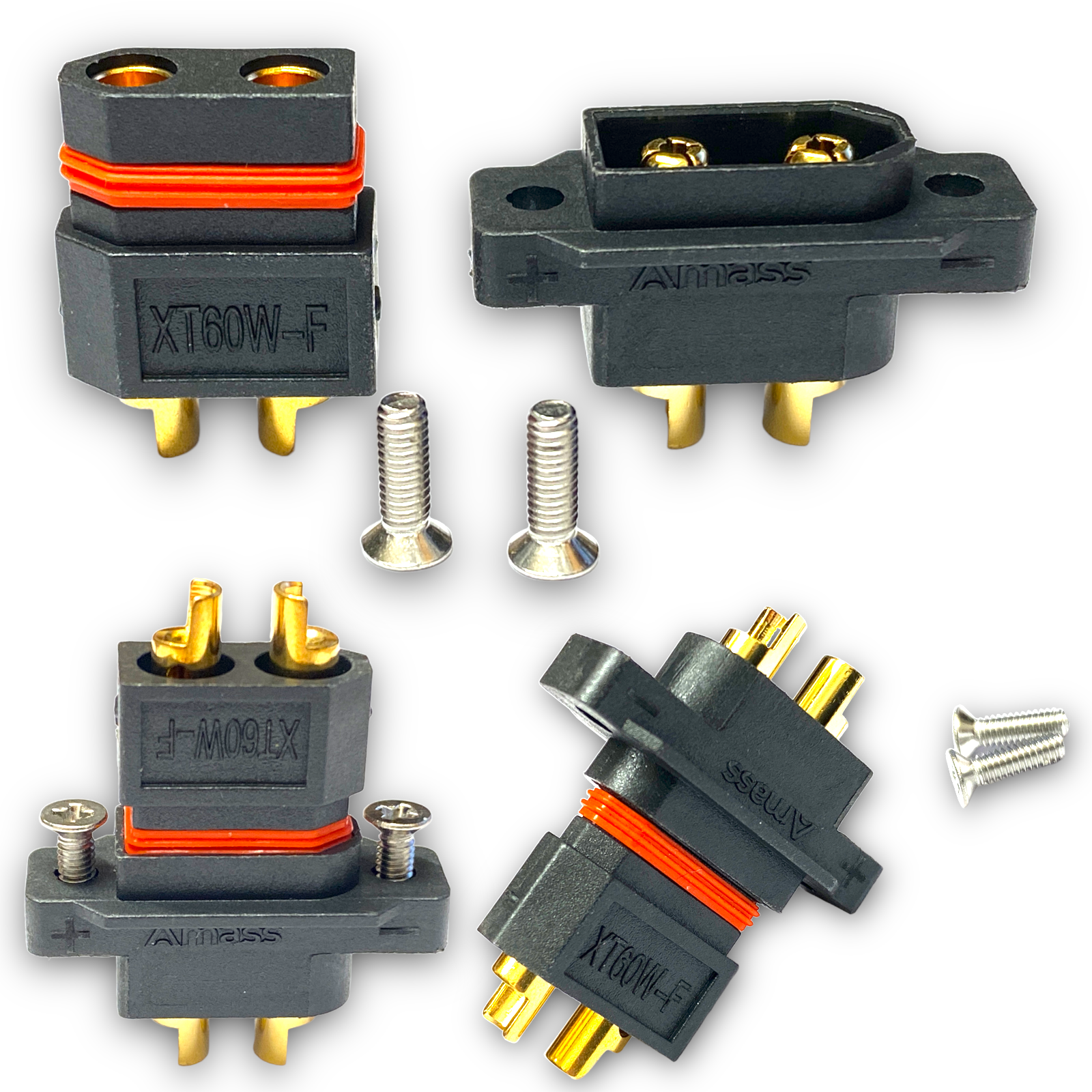

XT60E Stecker + XT60W Buche Wasserdicht

In manchen Bereichen werden wasserdichte XT60 Steckverbindungen benötigt. Diese Hochstromstecker benötigst du beispielsweise dann, wenn du ein RC-Boot damit ausstatten möchtest. Diese unterstützen einen Strom bis 60 Ampere und können zwischen minus 20 Grad Celsius und plus 120 Grad Celsius eingesetzt werden. Die vergoldeten Anschlüsse lassen sich bis 480 Grad löten. Das XT60W-Sytem ist eine Weiterentwicklung des bewährten XT60E-Sytems und ist zusätzlich mit Gummidichtringen versehen. Es gibt diese als herkömmliche Stecker sowie als Einbaubuchse.

Empfehlung: Wasserdichter XT60 Stecker & Buchse von Top Digital Technik*

✅ XT60E Stecker + XT60W Buchse Wasserdicht Goldstecker Einbaustecker Lipo Boot ✅

XT90 auf XT60 Adapter

Bekanntermaßen gibt es neben dem XT60-System noch das XT90-System. Wenn du beide Systeme miteinander koppeln möchtest, benötigst du einen XT90 auf XT60 Adapter. In aller Regel benötigst du diese Steckverbindung, wenn du Akkus mit einem XT90-Stecker verwenden möchtest. Ebenso kann dieser Adapter aber auch für elektronische Geschwindigkeitsregler und Ladegeräte eingesetzt werden. Damit können beispielsweise auch NiNH und NiCd-Akkus aufgeladen werden.

Empfehlung: XT90 – XT60 Adapter von OliYin*

OliYin 3 stücke XT90 Stecker auf XT60 Buchse Konverter Adapter für LiPo Elektrisches Quad / ESC (Packung 3)

XT60 auf MPX

Gerade bei den unterschiedlichen Steckverbindungen spielt der richtige Adapter eine wichtige Rolle. Beim XT60 auf MPX Adapter handelt es sich um eine weibliche XT60 Buchse, die auf der anderen Seite mit einem MPX 6-Pin Stecker versehen ist. Auch hier sind die Anschlüsse für eine bessere Hochstromübertragung vergoldet ausgeführt. Das MPX-Format ist für eine besonders platzsparende und kompakte Verbindung vorgesehen.

Empfehlung: XP60 – MPX Adapter von Mr. Stecker Modellbau*

VUNIVERSUM 1x Stück Premium Adapter MPX 6P 6 Pin Stecker Female Weiblich Buchse auf XT60 Stecker Male Männlich Goldstecker Verpolsicher für Lipo Akku Adapterkabel von Mr.Stecker Modellbau®

XT60 auf T-Stecker

Der T-Stecker gehört zu den Klassikern im Modellbau. Auch hierfür gibt es einen XT60 auf T-Stecker Adapter. Dabei besteht das Set aus einem männlichen XT60-Stecker sowie einer weiblichen T-Buchse. Damit kannst du beispielsweise LiPos mit T-Stecker problemlos an einen XT60-Port anschließen.

Empfehlung: XT60 – Deans T-Stecker Adapter von Xingkang*

Xingkang Deans T-Stecker auf XT60 Adapterstecker männlich weiblich für RC Lipo Ladegerät (2 Paar)

XT30 auf XT60 Adapter

Nicht unerwähnt bleiben sollen die XT30 auf XT60 Adapter. Hierbei handelt es sich um ein Set, bestehend aus einem XT60 Stecker und einer XT60 Buchse, wobei auf der anderen Seite als Gegenstück eine XT30 Buchse bzw. ein XT30 Stecker vorhanden ist. Diese Anschlussart wird ebenfalls für die sichere Verbindung von LiPos benötigt. Vergoldete Anschlüsse sind hier natürlich enthalten.

Empfehlung: XT30 – XT60 Adapter von Mr. Stecker Modellbau*

VUNIVERSUM 2er Set Premium Adapter XT30 auf XT60 Male Female Stecker Buchse Männlich Weiblich Adapterkabel Plug für Lipo Akku Batterie von Mr. Stecker Modellbau

XT60 auf EC5 Adapter

Der XT60 auf EC5 Adapter stellt eine weitere Verbindungsmöglichkeit dar, wenn LiPos mit EC5 Anschluss verwendet werden. Die 50 mm langen Adapter sind mit hochwertigem 12 AWG Kupferkabel versehen und verfügen über vergoldete Anschlüsse. Damit wird ein altbewährter Modellbau-Verbindungsstandard unterstützt.

Empfehlung: XT60 – EC5 Adapter von Mr. Stecker Modellbau*

VUNIVERSUM 2er Set Premium Adapter XT60 auf EC5 Male Female Stecker Buchse Kabel Hochstromstecker Goldstecker Adapterkabel für Lipo Akku Batterie von Mr.Stecker Modellbau®

XT60 auf EC3 Adapter

Eine weitere Verbindungsmöglichkeit bietet der XT60 auf EC3 Adapter, der diesmal mit hochwertigem 14 AWG Kupferkabel versehen ist. Diese Hochstromverbindung ist überaus hitzebeständig und sorgt in jeder Situation für einen sicheren Stromfluss. Geeignet ist dieser Adapter für Brushless und Brushed Motoren, für Geschwindigkeitsregler, Ladegeräte, aber auch für LiPos.

Empfehlung: XT60 – EC3 Adapter von OliYin*

OliYin 3 stücke XT60 XT-60 Stecker auf EC3 Buchse Adapter Adapter Draht für RC Lipo Batterie 14awg 1,96 inch Kabel (Packung 3)

XT60 zu DC

Etwas seltener kommt der XT60 zu DC Adapter zum Einsatz. Hierbei handelt es sich um eine weibliche XT60 Buchse, die über ein 52,5 cm Kabel mit einem DC-Stecker versehen ist. Das Kabel wird beispielsweise auch für Lötstationen verwendet, um mit Hochstrom etwas an deinem Modell zu löten. Ebenso eignet sich dieser Adapter hervorragend zum Aufladen von LiPos über ein herkömmliches Ladegerät.

Empfehlung: XT60 DC Stromkabel von Yanmis*

XT60 zu DC5525 Stecker, XT60 Stecker zu DC 5,5 x 2,5 mm Stecker Stromkabel

XT60 auf Anderson A50

Bei diesem Adapterkabel befindet sich auf der einen Seite ein männlicher XT60 Stecker und auf der anderen eine weibliche Anderson A50 Buchse. Mit diesem Adapter kannst du einen SunFolder an die Ecoflow Powerstation Delta und River problemlos anschließen. Dies bedeutet, dass du deine LiPos mit XT60 Anschluss auf einfache Weise an eine Solar-Ladestation anschließen kannst. Diese Art von Solarladekabel ist nicht nur beständig gegen UV-Strahlung, sondern auch gegen Ozon, Säure, Laugen und Ammoniak.

Empfehlung: XT60 – A50 Adapterkabel von Wattstunde*

WATTSTUNDE AK-A50-XT60 Adapterkabel Anderson A50 auf XT60 female für Solarpanele

XT60 auf Tamiya Adapter

Im Modellbau ist der Tamiya-Stecker weitverbreitet. Auch hierfür gibt es einen XT60 auf Tamiya Adapter. Dieser verfügt auf der einen Seite über einen weißen Tamiya-Stecker und auf der anderen eine weibliche XT60 Buchse. Ausgestattet ist der Adapter mit hochwertigem 14 AWG Kupferkabel, welches überaus hitzebeständig ist. Damit kannst du Akkus mit Tamiya-Stecker problemlos aufladen.

Empfehlung: XT60 – Tamiya Adapter von OliYin*

OliYin 3 stücke Compatible for Tamiya Männlichen zu XT60 Weiblich Stecker Adapter 14awg 1,96 inch Draht für NiCd NiMH Dynamite Packs (Packung von 3)

XT60 auf SAE

Wenn du unterwegs deine Drohne oder dein RC-Modell mithilfe eines Solarpanels aufladen möchtest, dann ist der XT60 auf SAE Adapter genau die richtige Wahl. Der mit 12 AWG Kabeln versehene Adapter ist speziell auf SAE Solarpanels ausgerichtet. Ebenso lassen sich daran tragbare Powerbänke, Solargeneratoren und LiPos anschließen. Die Kabellänge beträgt einen Meter.

Empfehlung: XT60 – SAE Adapter von Riiyoca*

RIIEYOCA SAE auf XT60 Steckeradapter, 12AWG Kabel SAE Solarpanel verbinden, mit SAE Reverse Adapter für tragbares Kraftwerk & Solargenerator(1M)

XT60 zu TRX Adapter

Besonders robust ist der XT60 zu TRX Adapter ausgeführt. Du erhältst hier einen männlichen XT60 Stecker sowie eine weibliche TRX-Buchse. Diese ist für Speed Controller und Motoren, aber auch für LiPos, NiMHs sowie NiCd-Akkus verwendbar. Du kannst damit problemlos 1S, 2S, 3S, 4S und 5S Akkus anschließen.

Empfehlung: XT60 – TRX Adapter von OliYin*

OliYin 3 stücke Männlich XT60 zu Weiblich TRX Stecker Adapter für Zippy Revo Slash (Packung von 3)

XT60 auf USB Typ C Ladekabel

Der USB-C-Standard scheint sich so langsam durchzusetzen. Deswegen findest du natürlich auch einen XT60 auf USB-Typ-C Adapter bzw. Ladekabel. Ausgestattet ist dieses Kabel einerseits mit einer weiblichen XT60 Buchse und andererseits mit einem typischen USB-C-Stecker.

Empfehlung: XT60 – USB Typ C Adapterkabel von ToolkitRC*

Toolkitrc SC100 Typ-C auf XT60 Ladeadapterkabel

XT60 Ladekabel

Bei vielen Ladegeräten werden noch Bananenstecker verwendet. Ein XT60 Ladekabel besteht daher aus einer weiblichen XT60 Buchse sowie zwei 4 mm Bananensteckern, die über ein 30 cm langes 14 AWG Kupferkabel verbunden sind. Mit diesem Ladekabel kannst du zum Beispiel das Ladegerät des DJI Phantom 1 verwenden, da auch dieses 4 mm Bananensteckerbuchsen verwendet. Die beiden Kabel in Schwarz und Rot sind silikonummantelt und absolut abriebfest.

Empfehlung: XT60 Ladekabel von Mr Onlinehandel*

MR-Onlinehandel ® XT60 Ladekabel mit 4mm Bananenstecker 14AWG Silikonkabel 30cm

XT60 Kfz Ladekabel

Vielleicht möchtest du unterwegs auf der Fahrt zum Einsatzort die LiPos deiner Drohne aufladen. Aus diesem Grund findest du auch ein XT60 Kfz Ladekabel mit 1,5 m Länge. Während auf einer Seite ein XT60 Stecker vorhanden ist, befindet sich auf der anderen Seite der typische Zigarettenanzünderanschluss.

Empfehlung: XT60 Kfz Ladekabel von Ecoflow*

ECOFLOW Car Charge XT60 661276 Kfz-Ladekabel

MC4 zu XT60 Solar Anschlusskabel

Es gibt zahlreiche Powerbänke, die per Solarpanel sich aufladen lassen. Für eine solche Verbindung findest du ein 3,5 m langes Anschlusskabel, welches als MC4 zu XT60 Solar Anschlusskabel konzipiert ist. Unterstützt werden die Powerstationen von Delta oder River. Diese verfügen über einen Standard MC4 Anschluss.

Empfehlung: MC4 – XT60 Solar Adapter Kabel von Ecoflow*

EcoFlow MC4 auf XT60 Solarkabel 3,5m

XT60 mit Krokodil Klemme

Zu den klassischen Stromverbindungen, die nur vorübergehend eingesetzt werden, gehören die Krokodilklemmen. Auch für XT60 gibt es ein Verbindungskabel mit Krokodilklemmen. Dieses ist 50 cm lang und besteht aus zwei jeweils in rot und schwarz gehaltenen 12 AWG Kabeln. Es handelt sich um ein universelles Ladekabel, welches beispielsweise für Robbe RC Modelle Verwendung findet.

Empfehlung: XT60 mit Krokodil Klemme von Robbe Modellsport*

Robbe Modellsport ISDT Ladekabel XT-60 Buchse auf Krokodilklemmen 12AWG 50CM / 4

XT60 an JR / Futaba Anschluss

Recht praktisch ist der XT60 an JR / Futaba Anschluss, bei dem es sich um eine XT60 Buchse und auf der anderen Seite um zwei Futaba Stecker handelt. Dazwischen findest du einen Netzschalter als Schiebeschalter. Diese Kombination ist ideal als Ersatz alter oder beschädigter Verbindungen geeignet. Die Gesamtlänge des Kabels ist auf 50 cm ausgelegt und bietet somit ausreichend Spielraum.

Empfehlung: XT60 – JR / Futaba von Dilwe*

Dilwe RC-Schalter Stecker XT60 an JR/Futaba-Anschluss Netzschalter RC Schwerstrom EIN Aus-Taste

XT60 Stecker Vergleich

XT60 vs XT90

Du hast vielleicht schon häufiger von XT60 und XT90 [2] gehört. Doch was ist der Unterschied zwischen XT60 und XT90? Bei XT90 handelt es sich um eine Weiterentwicklung des XT60 Standards. Dieses System ist mit 4,5 mm großen, vergoldeten Kontakten ausgestattet. Der wohl größte Unterschied ist, dass damit eine höhere Lastfestigkeit bis 90 Ampere erreicht werden kann, daher auch der Name XT90. Ebenso eignet sich XT90 kurzzeitig für Impulsspitzen bis 120 Ampere.

XT60 vs XT60h

Im Gegensatz zu den XT60 Steckern besitzen die XT60h Ausführungen ein schwarzes Kunststoffgehäuse. Dieses lässt sich auf einen herkömmlichen XT60 Stecker aufstecken. Auf diese Weise erspart man sich später den Schrumpfschlauch beim Löten. Die XT60h Steckverbindungen sind in der Lage, höchste Ströme zu übertragen. Sie besitzen vergoldete Kontakte. Die Lötanschlüsse sind für maximal 4 mm² ausgelegt und können insgesamt bis 60 Ampere belastet werden.

XT60 vs Deans Stecker

Was sind eigentlich Deans Stecker? XT60 Steckverbindungen halten zunächst besser als Deans Stecker. Sie sind besser isoliert und lassen sich hervorragend handhaben. Dagegen sind Deans Stecker wesentlich kleiner. Wenn du Platzprobleme in deiner Drohne oder anderem RC-Modell hast, solltest du als Alternative Deans Stecker verwenden. Wenn du die Kabelverbindungen anlötest, halten diese sehr sicher. Bei den Deans ist das Kunststoffgehäuse für die Steckverbindung sehr minimalistisch ausgeführt. Wie zuvor erwähnt, eignen sich diese Stecker perfekt bei beengten Platzverhältnissen.


XT60 Kabelquerschnitt & Strombelastung: Wieviel Ampere?

XT60 Steckverbindungen sind für einen maximalen Kabelquerschnitt von 4 mm² [3] ausgelegt. Damit wird ein Übergangswiderstand von 0,45 mOhm erreicht. Dank der halb offenen Lötkelche kann man die Stecker ausgezeichnet verlöten. Diese Stecker sind für Hochströme bis maximal 60 Ampere ausgelegt.

XT60 Stecker Datenblatt - Infografik - Drohnen-Lexikon.de
XT60 Stecker Datenblatt für Amass

XT60 Stecker löten

Wenn du einen XT60 Stecker löten [1] möchtest, benötigst du eine Lötstation*, Lötzinn sowie ein Anschlusskabel. Achte darauf, dass der Lötkolben eine Leistung von mindestens 60 Watt besitzt. Schiebe zunächst ein Stück Schrumpfschlauch auf deine beiden Anschlusslitzen. Mit einem Abisolierer oder Taschenmesser kannst du die Isolierung der Drähte entfernen.

Wenn du die beiden Kabel eines Akkus neu verlöten möchtest, solltest du immer ein Kabel nacheinander durchtrennen. Ansonsten kommt es zum Kurzschluss. Wichtig ist, dass von jedem Kabel etwa 5 mm die Isolierung entfernt ist. Nun nimmst du die Rolle mit dem Lötzinn und legst dies auf die halb offene Schale am XT60 Stecker. Dort muss das Lötzinn zerfließen und den Kontakt verzinnen. Dasselbe machst du mit dem abisolierten Ende des Kabels. Füge beide Komponenten zusammen und erhitze diese mit dem Lötkolben. Das Lötzinn wird wieder flüssig und verbindet Steckerkontakt mit dem Kabelende. Nachdem du beide Kabel an die beiden Kontakte angelötet hast, schiebst du den Schrumpfschlauch darüber. Erwärme den Schrumpfschlauch, sodass sich dieser zusammenzieht.

Zuletzt aktualisiert am 27. September 2022 um 14:10 . Wir weisen darauf hin, dass sich hier angezeigte Preise inzwischen geändert haben können. Alle Angaben ohne Gewähr.

Folgende Bauteile benötigst du:

  • Lötkolben oder Lötstation mit Lötzinn
  • „Dritte Hand“ (Werkzeughalterung) zum Einspannen des XT60 Steckers
  • Abisolierer
  • zwei Kabel 12 AWG in rot und schwarz

Kurzanleitung:

  1. Steckerkontakte verzinnen
  2. Kabel verzinnen
  3. Schrumpfschlauch auf Kabel ziehen
  4. Stecker und Kabel verlöten
  5. Schrumpfschlauch positionieren und erwärmen

Beachte, dass die Löttemperatur maximal 480 Grad Celsius betragen darf.

Das Video wird von Youtube eingebettet. Es gelten die Datenschutzbestimmungen von Google.

Drohnenführerschein für Drohnen über 250 Gramm

  • Onlinekurs für die A2 Lizenz (EU-Fernpilotenzeugnis)
  • Prüfung für die A2 Lizenz (EU-Fernpilotenzeugnis)
  • Online Flugtraining mit praktischen Tipps
  • Exklusive Rabatte & VIP Support auf all deine Fragen
Copteruni

Meine Bewertung: ⭐⭐⭐⭐⭐ Guter Online-Fragenkatalog. Strukturierte & Praxisnahe Videos. Perfekte Vorbereitung auf die Prüfung.

Häufige Fragen & Antworten

Wie sind die Maße eines XT60 Steckers?

Die Maße eines XT60 Steckers betragen 20 x 20 x 8 mm (L x B x H).

Welches Kabel für XT60?

Am besten eignet sich ein 12 AWG Kupferkabel für die Verbindung mit einem XT60 Stecker.

Was versteht man unter XT60 Stecker crimpen?

Wenn du etwa ein Kabel an einen Stecker crimpen möchtest, benötigst du in aller Regel keinen Lötkolben dafür. Hierbei wird das Kabel mit einer Crimpzange direkt am Kontakt eines Steckers eingequetscht, sodass dieser nicht herausrutschen kann. Das Crimpen ist bei XT60 Steckern schwierig, da der Kontakt nur halb förmig ausgeführt ist. Es gibt aber auch Sonderformen.

Fazit zu XT60 Steckern

Für die Verbindung eines Akkus oder anderer elektronischer Komponenten beim RC Modellbau werden zahlreiche Steckverbindungen angeboten. Hierzu gehört auch die XT60 Steckverbindung. Diese ist für Hochströme konzipiert. Diese werden zum Beispiel bei der Verwendung von LiPos benötigt. Wenn du folglich eine Drohne mit einer Steckverbindung zum Akku versehen möchtest, solltest du einen XT60 Stecker verwenden. Hier findest Du diverse XT60 Stecker-Typen in Sets*.

Quellen & Einzelnachweise:
[1] https://modellflugwelt.de/cloud38/2016/modellbau-stecker-loeten/
[2] https://rchobbytips.com/xt60-vs-xt90/
[3] https://www.voltmaster.de/blog/welches-kabel-und-welchen-stecker-benoetige-ich-fuer-mein-modell/
